Paneelbevestiger BP2
Home / Producten / Paneelbevestiger BP2

Paneelbevestiger BP2

Hout - Verzinkt Artikelnummer: 10040263
  • Aangeperste ringdiameter:
    19 mm19 "
    • 16 mm5/8 "
    • 19 mm3/4 "
    • 15 mm16 "
    • 19 mm19 "
  • Afmeting:
    Selecteer een optie
    • 55 mm55 mm inch
    • 72 mm72 mm inch
    • 89 mm89 mm inch
    • 105 mm105 mm inch
    • 122 mm122 mm inch
    • 142 mm142 mm inch
    • 157 mm157 mm inch
    • 175 mm175 mm inch
    • 190 mm190 mm inch
    • 210 mm210 mm inch
    • 230 mm230 mm inch
    • 250 mm250 mm inch
    • 275 mm275 mm inch
    • 300 mm300 mm inch
  • Coating(RAL):
  • 100 st/doos

Basis

Toepassing

Sandwichpanelen RVS A2 304 Staal 1,5 tot 3 mm Staal ≤ 1,5 mm inch

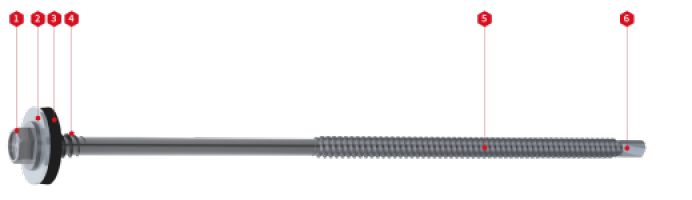

Specificaties

  1. Aansluiting 5/16" (8 mm)
  2. Ringdiameter standaard 19 mm
  3. RVS met aangevulcaniseerd EPDM
  4. Klemdraad
  5. Draad t.b.v. ondergrond staal ≤ 1,5 mm
  6. Boorpunt 2 gereduceerd

Specificaties

  1. Aansluiting 5/16" (8 mm)
  2. Ringdiameter standaard 19 inch
  3. RVS met aangevulcaniseerd EPDM
  4. Klemdraad
  5. Draad t.b.v. ondergrond staal ≤ 1,5 mm
  6. Boorpunt 2 gereduceerd

Opties

  1. Poedercoat in iedere gewenste RAL kleur
  2. Ringdiameter 16 of 22 mm

Opties

  1. Poedercoat in iedere gewenste RAL kleur
  2. Ringdiameter 16 of 22 inch

Certificaten

Doorsnede

Toepassingen

Middels onderstaande tabel kunt u eenvoudig de juiste lengte van de schroef bepalen.

Afmeting Minimale isolatiedikte Artikelcode
0.0 20.0 40.0 60.0 80.0 100.0 120.0 140.0 160.0 180.0 200.0 220.0 240.0
6,3/7,0 x 60 mm
0 - 20 mm
 1002026306019
6,3/7,0 x 75 mm
20 - 25 mm
 1002026307519
6,3/7,0 x 100 mm
25 - 50 mm
 1002026310019
6,3/7,0 x 125 mm
50 - 75 mm
 1002026312519
6,3/7,0 x 145 mm
75 - 95 mm
 1002026314519
6,3/7,0 x 165 mm
95 - 115 mm
 1002026316519
6,3/7,0 x 185 mm
115 - 135 mm
 1002026318519
6,3/7,0 x 205 mm
135 - 155 mm
 1002026320519
6,3/7,0 x 225 mm
155 - 175 mm
 1002026322519
6,3/7,0 x 265 mm
175 - 215 mm
 1002026326519
6,3/7,0 x 300 mm
215 - 250 mm
 1002026330019
Afmeting Minimale isolatiedikte Artikelcode
0 ” 0 ” 0 ” 0 ” 0 ” 0 ” 0 ” 0 ” 0 ” 0 ” 0 ” 0 ” 0 ”
6,3/7,0 x 60 mm inch
0 - 20
 1002026306019
6,3/7,0 x 75 mm inch
20 - 25
 1002026307519
6,3/7,0 x 100 mm inch
25 - 50
 1002026310019
6,3/7,0 x 125 mm inch
50 - 75
 1002026312519
6,3/7,0 x 145 mm inch
75 - 95
 1002026314519
6,3/7,0 x 165 mm inch
95 - 115
 1002026316519
6,3/7,0 x 185 mm inch
115 - 135
 1002026318519
6,3/7,0 x 205 mm inch
135 - 155
 1002026320519
6,3/7,0 x 225 mm inch
155 - 175
 1002026322519
6,3/7,0 x 265 mm inch
175 - 215
 1002026326519
6,3/7,0 x 300 mm inch
215 - 250
 1002026330019

Bestel informatie

ProductAfmetingVerpakkingArtikelcode
Paneelbevestiger 5,5/6,3 x 55 – BP355 mm100 st/doos1001035505519
Paneelbevestiger 5,5/6,3 x 72 – BP372 mm100 st/doos1001035507219
Paneelbevestiger 5,5/6,3 x 89 – BP389 mm100 st/doos1001035508919
Paneelbevestiger 5,5/6,3 x 105 – BP3105 mm100 st/doos1001035510519
Paneelbevestiger 5,5/6,3 x 122 – BP3122 mm100 st/doos1001035512219
Paneelbevestiger 5,5/6,3 x 142 – BP3142 mm100 st/doos1001035514219
Paneelbevestiger 5,5/6,3 x 157 – BP3157 mm100 st/doos1001035515719
Paneelbevestiger 5,5/6,3 x 175 – BP3175 mm100 st/doos1001035517519
Paneelbevestiger 5,5/6,3 x 190 – BP3190 mm100 st/doos1001035519019
Paneelbevestiger 5,5/6,3 x 210 – BP3210 mm100 st/doos1001035521019
Paneelbevestiger 5,5/6,3 x 230 – BP3230 mm100 st/doos1001035523019
Paneelbevestiger 5,5/6,3 x 250 – BP3250 mm100 st/doos1001035525019
Paneelbevestiger 5,5/6,3 x 275 – BP3275 mm100 st/doos1001035527519
Paneelbevestiger 5,5/6,3 x 300 – BP3300 mm100 st/doos1001035530019
ProductAfmetingVerpakkingArtikelcode
Paneelbevestiger 5,5/6,3 x 55 – BP355 mm inch100 st/doos1001035505519
Paneelbevestiger 5,5/6,3 x 72 – BP372 mm inch100 st/doos1001035507219
Paneelbevestiger 5,5/6,3 x 89 – BP389 mm inch100 st/doos1001035508919
Paneelbevestiger 5,5/6,3 x 105 – BP3105 mm inch100 st/doos1001035510519
Paneelbevestiger 5,5/6,3 x 122 – BP3122 mm inch100 st/doos1001035512219
Paneelbevestiger 5,5/6,3 x 142 – BP3142 mm inch100 st/doos1001035514219
Paneelbevestiger 5,5/6,3 x 157 – BP3157 mm inch100 st/doos1001035515719
Paneelbevestiger 5,5/6,3 x 175 – BP3175 mm inch100 st/doos1001035517519
Paneelbevestiger 5,5/6,3 x 190 – BP3190 mm inch100 st/doos1001035519019
Paneelbevestiger 5,5/6,3 x 210 – BP3210 mm inch100 st/doos1001035521019
Paneelbevestiger 5,5/6,3 x 230 – BP3230 mm inch100 st/doos1001035523019
Paneelbevestiger 5,5/6,3 x 250 – BP3250 mm inch100 st/doos1001035525019
Paneelbevestiger 5,5/6,3 x 275 – BP3275 mm inch100 st/doos1001035527519
Paneelbevestiger 5,5/6,3 x 300 – BP3300 mm inch100 st/doos1001035530019

Aantal schroeven

Buitenplaat dikte Oplegging Overspanning Aan de kust In het binnenland
aantal velden aantal velden
1 ≥ 2 1 ≥ 2
Ø16 mm Ø19 mm Ø16 mm Ø19 mm Ø16 mm Ø19 mm Ø16 mm Ø19 mm
- eind 2000 4 - - - - - - -
3000 5 - - - - - - -
4000 6 - - - - - - -
tussen 2000 - - - - - - - -
3000 - - - - - - - -
4000 - - - - - - - -
- eind 2000 - - - - - - - -
3000 - - - - - - - -
4000 - - - - - - - -
tussen 2000 - - - - - - - -
3000 - - - - - - - -
4000 - - - - - - - -
- eind 2000 - - - - - - - -
3000 - - - - - - - -
4000 - - - - - - - -
tussen 2000 - - - - - - - -
3000 - - - - - - - -
4000 - - - - - - - -

    Test

    Maatvoering

    ProductD1D2dPkLFmaxVoorboren
    Standaard popnagel, 4,0 x 12 mm, AL/A2482.1> 27 mm11216.94.1
    Standaard popnagel, 4,8 x 12 mm, AL/A24.89.52.7> 27 mm1.11217.44.9
    Standaard popnagel, 4,8 x 16 mm, AL/A24.89.52.7> 27 mm1.11621.44.9
    ProductD1D2dPkLFmaxVoorboren
    Standaard popnagel, 4,0 x 12 inch, AL/A2482.1> 27 mm11216.94.1
    Standaard popnagel, 4,8 x 12 inch, AL/A24.89.52.7> 27 mm1.11217.44.9
    Standaard popnagel, 4,8 x 16 inch, AL/A24.89.52.7> 27 mm1.11621.44.9

    Mechanische eigenschappen

    ProductAfschuifkrachtTreksterkte
    Standaard popnagel, 4,0 x 12 mm, AL/A21200 N1600 N
    Standaard popnagel, 4,8 x 12 mm, AL/A21700 N2250 N
    Standaard popnagel, 4,8 x 16 mm, AL/A21700 N2250 N
    ProductAfschuifkrachtTreksterkte
    Standaard popnagel, 4,0 x 12 inch, AL/A21200 N1600 N
    Standaard popnagel, 4,8 x 12 inch, AL/A21700 N2250 N
    Standaard popnagel, 4,8 x 16 inch, AL/A21700 N2250 N

    Mechanische eigenschappen

    16 mm
    5/8''
    19 mm
    3/4''
    15 mm
    16''
    19 mm
    19''
    Materialen
    Schroef Roestvast staal 1.4301 (A2) – conform EN ISO 3506
    AfdichtringRoestvast staal 1.4301 (A2) – conform EN ISO 3506
    Materiaal A (tI)Staalkwaliteit S280GD, S320GD en S350GD - conform EN 10346
    Materiaal B (tII)Staalkwaliteit S235 – conform 10025-2 en S280GD, S320GD en S350GD - conform EN 10346
    BoorcapaciteitStaal ≤ 6 mm
    Materialen
    Schroef Roestvast staal 1.4301 (A2) – conform EN ISO 3506
    AfdichtringRoestvast staal 1.4301 (A2) – conform EN ISO 3506
    Materiaal A (tI)Staalkwaliteit S280GD, S320GD en S350GD - conform EN 10346
    Materiaal B (tII)Staalkwaliteit S235 – conform 10025-2 en S280GD, S320GD en S350GD - conform EN 10346
    BoorcapaciteitStaal ≤ 6 mm
    ringdiameter 16 mm5/8 "
    tN1 [mm] tII [mm]
    0.75 1 1.5 2 3 4 6
    VR,k [kN] 0.4 0.83 0.83 0.83 0.83 0.83 0.83 0.83
    0.5 0.93 0.93 0.93 0.93 0.93 0.93 0.93
    0.55 1.11 1.11 1.11 1.11 1.11 1.11 1.11
    0.63 1.39 1.39 1.39 1.39 1.39 1.39 1.39
    0.75 1.82 1.91 1.91 1.91 1.91 1.91 1.91
    0.88 1.82 1.91 1.91 1.91 1.91 1.91 1.91
    1 1.82 1.91 1.91 1.91 1.91 1.91 1.91
    NR,k [kN] 0.4 0.6 0.66 1.58 1.58 1.58 1.58 1.58
    0.5 0.6 0.66 1.77 1.8 1.8 1.8 1.8
    0.55 0.6 0.66 1.77 2.11 2.11 2.11 2.11
    0.63 0.6 0.66 1.77 2.61 2.61 2.61 2.61
    0.75 0.6 0.66 1.77 2.87 3.36 3.36 3.36
    0.88 0.6 0.66 1.77 2.87 3.36 3.36 3.36
    1 0.6 0.66 1.77 2.87 3.36 3.36 3.36
    u  [mm] 40 6 5.5 5 4 3 2.5 2
    50 7.5 6.5 6 5 3.5 3 2.5
    60 9 8 7.5 6 4.5 3.5 3
    80 12 11 10 8 6 5 4
    100 15 13.5 12.5 10 7.5 6 5
    120 18 16.5 15 12 9 7.5 6
    140 21 19 17.5 14 10.5 8.5 7
    >160 24 22 20 16 12 10 8
    tN1 [Ga] tII [inch]
    22 Ga 20 Ga 17 Ga 14 Ga 11 Ga 9 Ga 4 Ga
    VR,k [kN] 28 Ga 186 186 186 186 186 186 186
    26 Ga 209 209 209 209 209 209 209
    25 Ga 249 249 249 249 249 249 249
    23 Ga 312 312 312 312 312 312 312
    22 Ga 409 429 429 429 429 429 429
    21 Ga 409 429 429 429 429 429 429
    20 Ga 409 429 429 429 429 429 429
    NR,k [kN] 28 Ga 134 148 355 355 355 355 355
    26 Ga 134 148 397 404 404 404 404
    25 Ga 134 148 397 474 474 474 474
    23 Ga 134 148 397 586 586 586 586
    22 Ga 134 148 397 645 755 755 755
    21 Ga 134 148 397 645 755 755 755
    20 Ga 134 148 397 645 755 755 755
    u  [mm] 1 9/16" 4 Ga 6 Ga 6 Ga 9 Ga 11 Ga 14 Ga 14 Ga
    1 31/32" 9/32" 1/4" 4 Ga 6 Ga 11 Ga 11 Ga 14 Ga
    2 11/32" 11/32" 5/16" 9/32" 4 Ga 9 Ga 11 Ga 11 Ga
    3 1/8" 15/32" 13/32" 3/8" 5/16" 4 Ga 6 Ga 9 Ga
    3 15/16" 9/16" 17/32" 15/32" 3/8" 9/32" 4 Ga 6 Ga
    4 23/32" 11/16" 5/8" 9/16" 15/32" 11/32" 9/32" 4 Ga
    5 1/2" 13/16" 3/4" 11/16" 17/32" 13/32" 5/16" 1/4"
    ≥6 9/32" 15/16" 27/32" 25/32" 5/8" 15/32" 3/8" 5/16"
    • Bovenstaande waarden zijn karakteristieke waarden
    • Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
    • Bovenstaande waarden zijn karakteristieke waarden
    • Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
    Materialen
    Schroef Roestvast staal 1.4301 (A2) – conform EN ISO 3506
    AfdichtringRoestvast staal 1.4301 (A2) – conform EN ISO 3506
    Materiaal A (tI)Staalkwaliteit S280GD, S320GD en S350GD - conform EN 10346
    Materiaal B (tII)Staalkwaliteit S235 – conform 10025-2 en S280GD, S320GD en S350GD - conform EN 10346
    BoorcapaciteitStaal ≤ 6 mm
    Materialen
    Schroef Roestvast staal 1.4301 (A2) – conform EN ISO 3506
    AfdichtringRoestvast staal 1.4301 (A2) – conform EN ISO 3506
    Materiaal A (tI)Staalkwaliteit S280GD, S320GD en S350GD - conform EN 10346
    Materiaal B (tII)Staalkwaliteit S235 – conform 10025-2 en S280GD, S320GD en S350GD - conform EN 10346
    BoorcapaciteitStaal ≤ 6 mm
    ringdiameter 19 mm3/4 "
    tN1 [mm] d, D [mm]
    30 40 50 60 70 80 100 120 140 > 160
    VR,k [kN] 0.4 1.03 1.03 1.03 1.03 1.03 1.03 1.03 1.03 1.03 1.03
    0.5 1.35 1.35 1.35 1.35 1.35 1.35 1.35 1.35 1.35 1.35
    0.55 1.51 1.51 1.51 1.51 1.51 1.51 1.51 1.51 1.51 1.51
    0.63 1.76 1.76 1.76 1.76 1.76 1.76 1.76 1.76 1.76 1.76
    0.75 2.14 2.14 2.14 2.14 2.14 2.14 2.14 2.14 2.14 2.14
    0.88 2.14 2.14 2.14 2.14 2.14 2.14 2.14 2.14 2.14 2.14
    1 2.14 2.14 2.14 2.14 2.14 2.14 2.14 2.14 2.14 2.14
    NR,k [kN] 0.4 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7
    0.5 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7
    0.55 2.03 2.03 2.03 2.03 2.03 2.03 2.03 2.03 2.03 2.03
    0.63 2.03 2.03 2.03 2.03 2.03 2.03 2.03 2.03 2.03 2.03
    0.75 2.03 2.03 2.03 2.03 2.03 2.03 2.03 2.03 2.03 2.03
    0.88 2.03 2.03 2.03 2.03 2.03 2.03 2.03 2.03 2.03 2.03
    1 2.03 2.03 2.03 2.03 2.03 2.03 2.03 2.03 2.03 2.03
    u [mm] - 8 8 10 12 14 16 20 24 28 32
    tN1 [Ga] d, D [inch]
    1 5/32" 1 9/16" 1 31/32" 2 11/32" 2 3/4" 3 1/8" 3 15/16" 4 23/32" 5 1/2" >6 9/32"
    VR,k [kN] 28 Ga 231 231 231 231 231 231 231 231 231 231
    26 Ga 303 303 303 303 303 303 303 303 303 303
    25 Ga 339 339 339 339 339 339 339 339 339 339
    23 Ga 395 395 395 395 395 395 395 395 395 395
    22 Ga 481 481 481 481 481 481 481 481 481 481
    21 Ga 481 481 481 481 481 481 481 481 481 481
    20 Ga 481 481 481 481 481 481 481 481 481 481
    NR,k [kN] 28 Ga 382 382 382 382 382 382 382 382 382 382
    26 Ga 382 382 382 382 382 382 382 382 382 382
    25 Ga 456 456 456 456 456 456 456 456 456 456
    23 Ga 456 456 456 456 456 456 456 456 456 456
    22 Ga 456 456 456 456 456 456 456 456 456 456
    21 Ga 456 456 456 456 456 456 456 456 456 456
    20 Ga 456 456 456 456 456 456 456 456 456 456
    u [inch] - 5/16" 5/16" 3/8" 15/32" 17/32" 5/8" 25/32" 15/16" 1 3/32" 1 1/4"
    • Bovenstaande waarden zijn karakteristieke waarden
    • Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
    • Bovenstaande waarden zijn karakteristieke waarden
    • Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
    Materialen
    Schroef Roestvast staal 1.4301 (A2) – conform EN ISO 3506
    AfdichtringRoestvast staal 1.4301 (A2) – conform EN ISO 3506
    Materiaal A (tI)Staalkwaliteit S280GD, S320GD en S350GD - conform EN 10346
    Materiaal B (tII)Staalkwaliteit S235 – conform 10025-2 en S280GD, S320GD en S350GD - conform EN 10346
    BoorcapaciteitStaal ≤ 6 mm
    Materialen
    Schroef Roestvast staal 1.4301 (A2) – conform EN ISO 3506
    AfdichtringRoestvast staal 1.4301 (A2) – conform EN ISO 3506
    Materiaal A (tI)Staalkwaliteit S280GD, S320GD en S350GD - conform EN 10346
    Materiaal B (tII)Staalkwaliteit S235 – conform 10025-2 en S280GD, S320GD en S350GD - conform EN 10346
    BoorcapaciteitStaal ≤ 6 mm
    ringdiameter 15 mm16 "
    tN1 [mm] tII[mm]
    0.75 1 1.5 2 3 4 6
    VR,k [kN] 0.4 1.55 1.55 1.55 1.55 1.55 1.55 1.55
    0.5 2.46 2.46 2.46 2.46 2.46 2.46 2.46
    0.55 2.53 2.53 2.53 2.53 2.53 2.53 2.53
    0.63 2.64 2.64 2.64 2.64 2.64 2.64 2.64
    0.75 2.8 2.8 2.8 2.8 2.8 2.8 2.8
    0.88 2.8 3.17 3.17 3.17 3.17 3.17 3.17
    1 3.17 3.17 3.17 3.17 3.17 3.17 3.17
    1.13 3.17 3.17 3.17 3.17 3.17 3.17 3.17
    1.25 3.17 3.17 3.17 3.17 3.17 3.17 3.17
    NR,k [kN] 0.4 0.68 0.94 1.33 1.33 1.33 1.33 1.33
    0.5 0.68 0.94 1.86 1.86 1.86 1.86 1.86
    0.55 0.68 0.94 2.06 2.06 2.06 2.06 2.06
    0.63 0.68 0.94 2.06 2.37 2.37 2.37 2.37
    0.75 0.68 0.94 2.06 2.64 2.85 2.85 2.85
    0.88 0.68 0.94 2.06 2.64 2.85 2.85 2.85
    1 0.68 0.94 2.06 2.64 2.85 2.85 2.85
    1.13 0.68 0.94 2.06 2.64 2.85 2.85 2.85
    1.25 0.68 0.94 2.06 2.64 2.85 2.85 2.85
    u  [mm] 40 6 3 3 3 3 2 2
    50 7.5 3.5 3.5 3.5 3.5 2.5 2.5
    60 9 4.5 4.5 4.5 4.5 3 3
    80 12 6 6 6 6 4 4
    100 15 7.5 7.5 7.5 7.5 5 5
    120 18 9 9 9 9 6 6
    ≥160 24 12 12 12 12 8 8
    tN1 [mm] tII[mm]
    0.75 1 1.5 2 3 4 6
    VR,k [kN] 0.4 1.55 1.55 1.55 1.55 1.55 1.55 1.55
    0.5 2.46 2.46 2.46 2.46 2.46 2.46 2.46
    0.55 2.53 2.53 2.53 2.53 2.53 2.53 2.53
    0.63 2.64 2.64 2.64 2.64 2.64 2.64 2.64
    0.75 2.8 2.8 2.8 2.8 2.8 2.8 2.8
    0.88 2.8 3.17 3.17 3.17 3.17 3.17 3.17
    1 3.17 3.17 3.17 3.17 3.17 3.17 3.17
    1.13 3.17 3.17 3.17 3.17 3.17 3.17 3.17
    1.25 3.17 3.17 3.17 3.17 3.17 3.17 3.17
    NR,k [kN] 0.4 0.68 0.94 1.33 1.33 1.33 1.33 1.33
    0.5 0.68 0.94 1.86 1.86 1.86 1.86 1.86
    0.55 0.68 0.94 2.06 2.06 2.06 2.06 2.06
    0.63 0.68 0.94 2.06 2.37 2.37 2.37 2.37
    0.75 0.68 0.94 2.06 2.64 2.85 2.85 2.85
    0.88 0.68 0.94 2.06 2.64 2.85 2.85 2.85
    1 0.68 0.94 2.06 2.64 2.85 2.85 2.85
    1.13 0.68 0.94 2.06 2.64 2.85 2.85 2.85
    1.25 0.68 0.94 2.06 2.64 2.85 2.85 2.85
    u  [mm] 40 6 3 3 3 3 2 2
    50 7.5 3.5 3.5 3.5 3.5 2.5 2.5
    60 9 4.5 4.5 4.5 4.5 3 3
    80 12 6 6 6 6 4 4
    100 15 7.5 7.5 7.5 7.5 5 5
    120 18 9 9 9 9 6 6
    ≥160 24 12 12 12 12 8 8
    • Bovenstaande waarden zijn karakteristieke waarden
    • Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
    • Bovenstaande waarden zijn karakteristieke waarden mm
    • Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
    PNG PNG
    Materialen
    Schroef Roestvast staal 1.4301 (A2) – conform EN ISO 3506
    AfdichtringRoestvast staal 1.4301 (A2) – conform EN ISO 3506
    Materiaal A (tI)Staalkwaliteit S280GD, S320GD en S350GD - conform EN 10346
    Materiaal B (tII)Staalkwaliteit S235 – conform 10025-2 en S280GD, S320GD en S350GD - conform EN 10346
    BoorcapaciteitStaal ≤ 6 mm
    Materialen
    Schroef Roestvast staal 1.4301 (A2) – conform EN ISO 3506
    AfdichtringRoestvast staal 1.4301 (A2) – conform EN ISO 3506
    Materiaal A (tI)Staalkwaliteit S280GD, S320GD en S350GD - conform EN 10346
    Materiaal B (tII)Staalkwaliteit S235 – conform 10025-2 en S280GD, S320GD en S350GD - conform EN 10346
    BoorcapaciteitStaal ≤ 6 mm
    schroefkop 19 mm19 "
    tN1 [mm] tII[mm]
    0.75 1 1.5 2 3 4 6
    VR,k [kN] 0.4 1.55 1.55 1.55 1.55 1.55 1.55 1.55
    0.5 2.46 2.46 2.46 2.46 2.46 2.46 2.46
    0.55 2.53 2.53 2.53 2.53 2.53 2.53 2.53
    0.63 2.64 2.64 2.64 2.64 2.64 2.64 2.64
    0.75 2.8 2.8 2.8 2.8 2.8 2.8 2.8
    0.88 2.8 3.17 3.17 3.17 3.17 3.17 3.17
    1 3.17 3.17 3.17 3.17 3.17 3.17 3.17
    1.13 3.17 3.17 3.17 3.17 3.17 3.17 3.17
    1.25 3.17 3.17 3.17 3.17 3.17 3.17 3.17
    NR,k [kN] 0.4 0.68 0.94 1.33 1.33 1.33 1.33 1.33
    0.5 0.68 0.94 1.86 1.86 1.86 1.86 1.86
    0.55 0.68 0.94 2.06 2.06 2.06 2.06 2.06
    0.63 0.68 0.94 2.06 2.37 2.37 2.37 2.37
    0.75 0.68 0.94 2.06 2.64 2.85 2.85 2.85
    0.88 0.68 0.94 2.06 2.64 2.85 2.85 2.85
    1 0.68 0.94 2.06 2.64 2.85 2.85 2.85
    1.13 0.68 0.94 2.06 2.64 2.85 2.85 2.85
    1.25 0.68 0.94 2.06 2.64 2.85 2.85 2.85
    u  [mm] 40 6 3 3 3 3 2 2
    50 7.5 3.5 3.5 3.5 3.5 2.5 2.5
    60 9 4.5 4.5 4.5 4.5 3 3
    80 12 6 6 6 6 4 4
    100 15 7.5 7.5 7.5 7.5 5 5
    120 18 9 9 9 9 6 6
    ≥160 24 12 12 12 12 8 8
    tN1 [mm] tII[mm]
    0.75 1 1.5 2 3 4 6
    VR,k [kN] 0.4 1.55 1.55 1.55 1.55 1.55 1.55 1.55
    0.5 2.46 2.46 2.46 2.46 2.46 2.46 2.46
    0.55 2.53 2.53 2.53 2.53 2.53 2.53 2.53
    0.63 2.64 2.64 2.64 2.64 2.64 2.64 2.64
    0.75 2.8 2.8 2.8 2.8 2.8 2.8 2.8
    0.88 2.8 3.17 3.17 3.17 3.17 3.17 3.17
    1 3.17 3.17 3.17 3.17 3.17 3.17 3.17
    1.13 3.17 3.17 3.17 3.17 3.17 3.17 3.17
    1.25 3.17 3.17 3.17 3.17 3.17 3.17 3.17
    NR,k [kN] 0.4 0.68 0.94 1.33 1.33 1.33 1.33 1.33
    0.5 0.68 0.94 1.86 1.86 1.86 1.86 1.86
    0.55 0.68 0.94 2.06 2.06 2.06 2.06 2.06
    0.63 0.68 0.94 2.06 2.37 2.37 2.37 2.37
    0.75 0.68 0.94 2.06 2.64 2.85 2.85 2.85
    0.88 0.68 0.94 2.06 2.64 2.85 2.85 2.85
    1 0.68 0.94 2.06 2.64 2.85 2.85 2.85
    1.13 0.68 0.94 2.06 2.64 2.85 2.85 2.85
    1.25 0.68 0.94 2.06 2.64 2.85 2.85 2.85
    u  [mm] 40 6 3 3 3 3 2 2
    50 7.5 3.5 3.5 3.5 3.5 2.5 2.5
    60 9 4.5 4.5 4.5 4.5 3 3
    80 12 6 6 6 6 4 4
    100 15 7.5 7.5 7.5 7.5 5 5
    120 18 9 9 9 9 6 6
    ≥160 24 12 12 12 12 8 8
    • Bovenstaande waarden zijn karakteristieke waarden
    • Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
    • Bovenstaande waarden zijn karakteristieke waarden mm
    • Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
